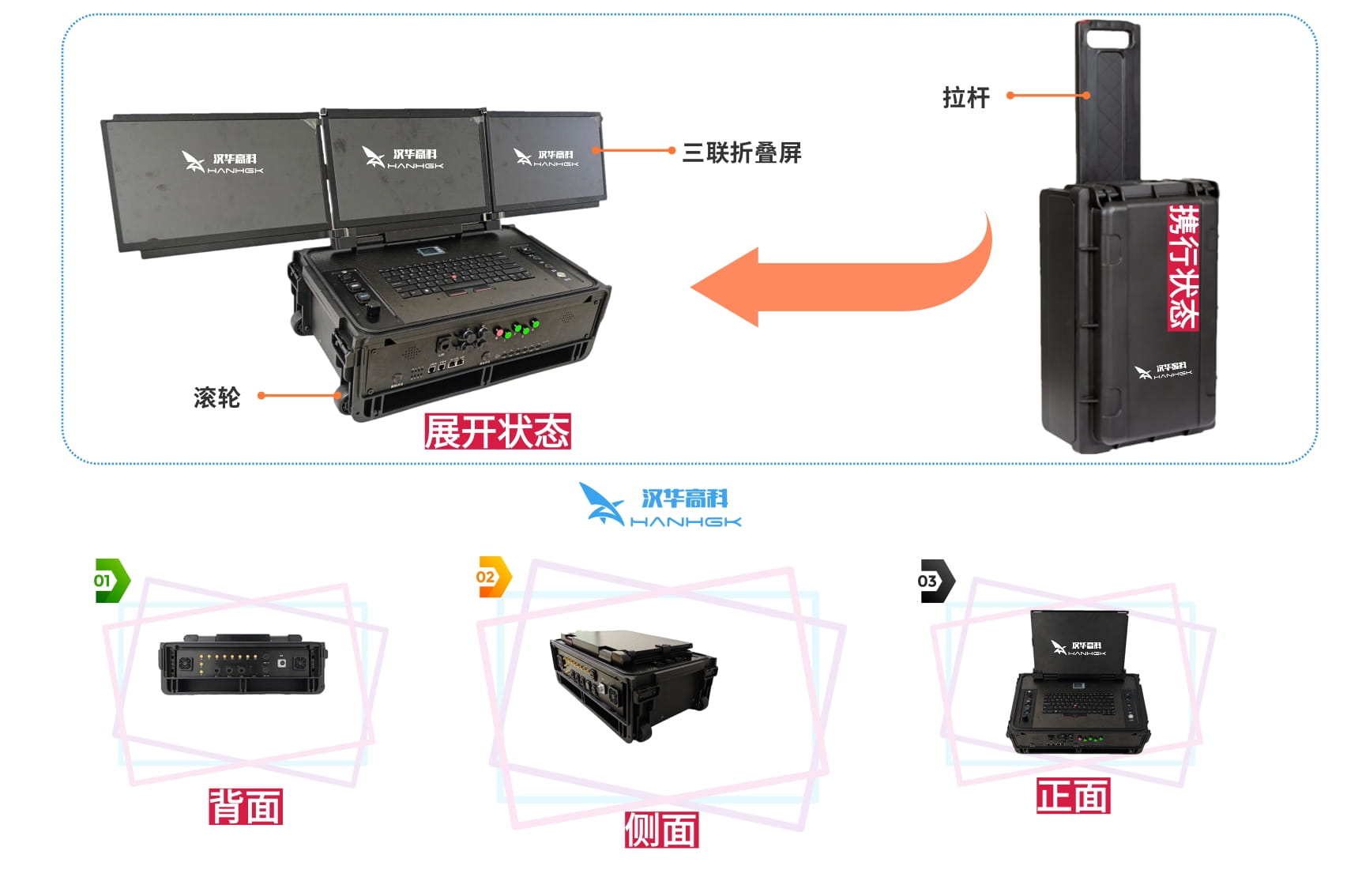

HanhGk-2120018ZHW三屏应急指挥箱是一款便携式的指挥调度中心，可与自组网基站电台、4G/5G图传设备进行互联互通。手提便携式设计，便于携带深入突发事件现场，实现即时应用，即时转移。三屏幕设计，集成指挥调度、地图显示和视频监控，实现信息立体化，更直观掌握现场情况。多种音视频、无线有线网络链路接入选择，可与后方指挥中心互联，实现联动指挥。
产品介绍

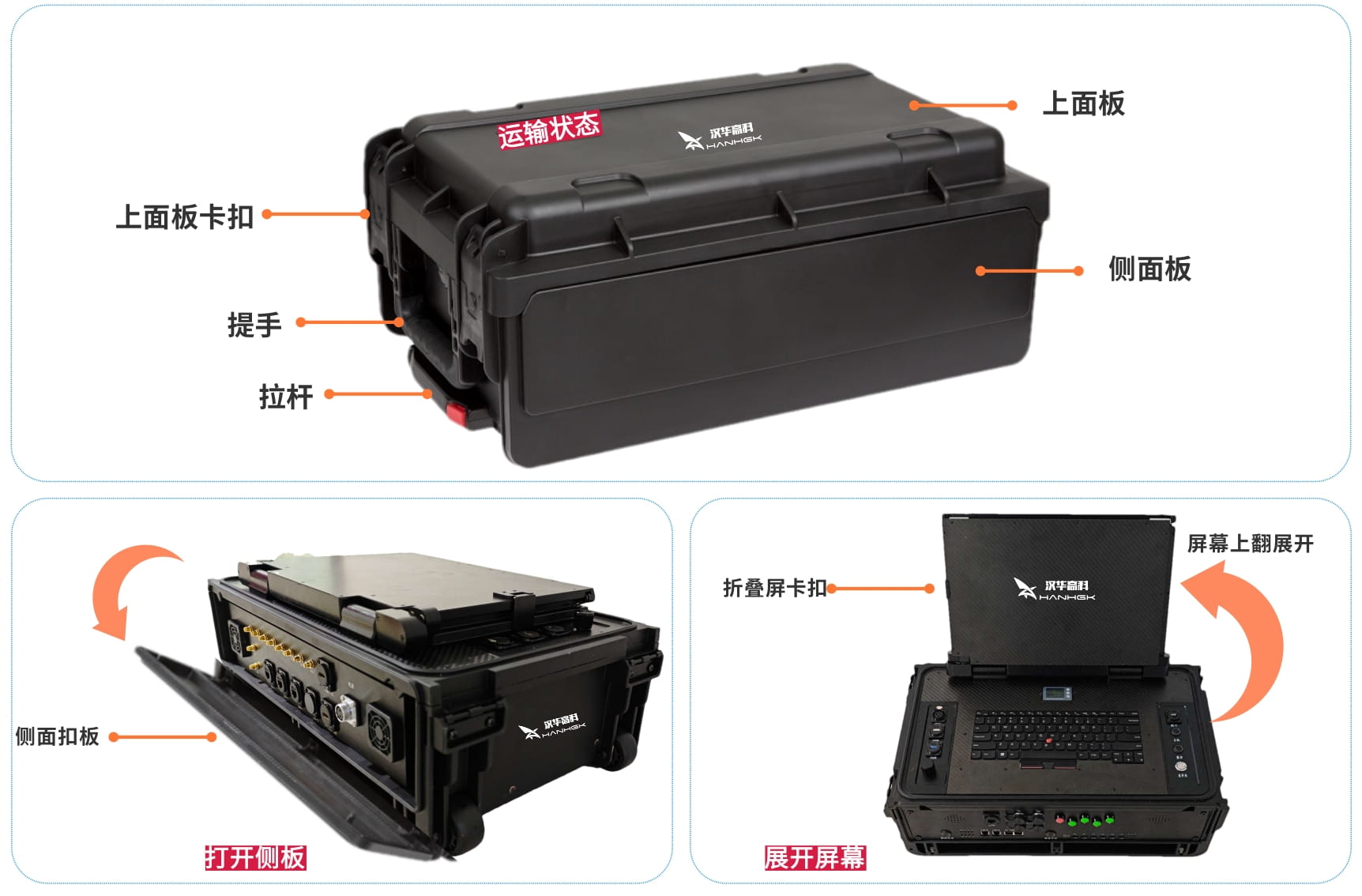

HanhGk-2120018ZHW产品是一款携行式的智能融合通信指挥调度平台。该产品将常规指挥调度应用的技术和功能模块集成到一个三防滚轮箱中，可以单人携行或车辆运输至适用地点，展开即可工作。该产品适用于应急指挥现场、开设式指挥部、临时驻地指挥所、扩展调度指挥中心等应用场景。

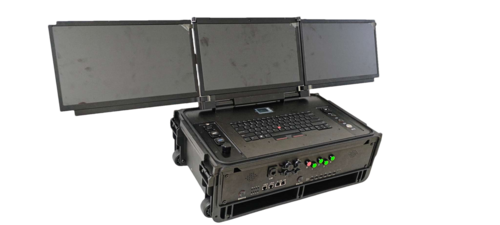

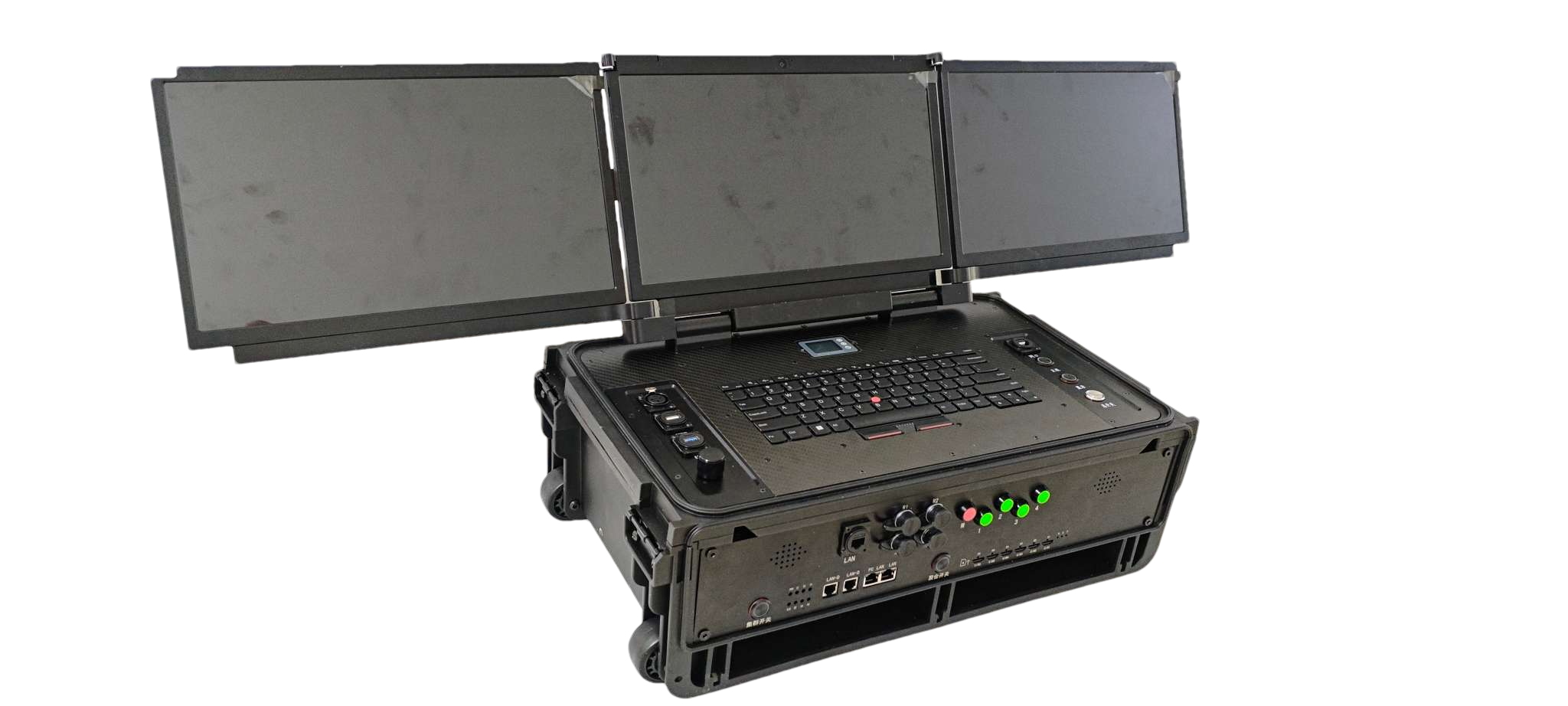

HanhGk-2120018ZHW采用多屏协同显示控制设计，为用户提供了三块监视屏， 实现了多路视频源同步显示和分屏预监的功能。采用了模块化设计，提供视频会议模块、图传/通讯模块、音视频模块、自组网络、5G通信模块等多种功能模块。用户可以根据业务需求配置不同的功能模块，同时，如果模块出现故障， 用户可以快速更换新模块，确保现场正常工作。
产品特点
采用J工三防防震箱体 | 通信模块定制化 | 三屏同时显控 | 集成、便携性、可靠 |
多网接入呼通能力 | 适用于现场临时指挥部 | 标准规格接入设计 | 通信模块自由组合 |
产品功能
采集/传输功能信息 |
配备图像接收设备，能够通过有线（网口、视频接口）、4G/5G公网、MESH专网、微波等方式接收采集设备回传的图像信息，能够为现场工作人员提供语音、图像通信。所采集的信息可实时回传。 |
建立通道、实现远程通信 |
便携式指挥支持有线、MESH自组网、5G/4G通信手段接入，确保与指挥所之间的联网，实现图像、数据和语音通信，指挥和部署现场各种救援力量，监控现场情况，确保对现场实施指挥调度。 |
单人小组图像信息传输功能 |
支持小组图像传输功能，可在设备外围无线覆盖范围内进行音视频的无线互传，同时具备双向语音，可在调度平台对单人进行控制，背负端也可做现场的语音汇报。 |
融合视频会议功能 |
具备融合通信指挥功能，内置视频高清摄像头、麦克风与音响扩声设备，可通过有线网络、MESH自组网、5G/4G网络连接应急固定指挥视频会议系统。 |
融合通信调度功能 |
具有实现MESH自组网通信、语音调度、视频调度、GIS调度、集群对讲、多网融合通信等功能。 |
视频监控功能 |
支持接入便携式高清摄像机、高亮高清显示屏幕、通过融合通信系统可以接入视频监控设备，可对现场的视/音频信息进行快速的预览和切换。各种信息可集中统一控制，便于操作。 |
设备集成加固功能 |
便携式指挥采用便携式强化箱进行安装，箱体具有坚固、耐压、抗震、防摔等特点，满足野外环境使用的需要。 |
产品参数
类别 | 技术内容 | 系统参数 |
机箱 物理规格 | 供电 | AC 220V/200Wh |
运输尺寸 | 514 mm *422 mm * 154 mm |
工作尺寸 | 514 mm * 514mm *154mm |
重量 | ≤12KG |
主结构材料工艺 | 航空铝镁合金采用CAM 制造工艺 |
机箱 防护等级 | 运输状态 | IP67 |
工作状态 | IP54 |
会议终端 | 协议支持 | H.323、SIP |
音视频标准 | H.261、H.263、H.263+、H.264、H.264 High Profile、MPEG-4、G.711、G.719、G.722、G.722.1Annex C/Polycom Siren14 、网络协议：TCP/IP、Telnet、HTTP、FTP |
会议速率 | 64Kbps～8Mbps |
分辨率 | 4K、1080i/p、720p、4CIF、CIF、QCIF |
加密特性 | H.235 会议加密、128 位 AES 加密 |
图传模块 | 工作频段 | 310-580MHZ、1428-1448MHz、200MHz～1.5GHz特殊频率可定制 |
调制方式 | OFDM（ QPSK，16QAM） 2K |
视频输入 | 支持AHD、SDI、HDMI ,RJ45四种高清信号源选择，分辨率持 D1/720P/1080P 可选 |
定位 | BD/GPS |
WI-FI接入 | 2.4/5.8GHz双频率300Mbps |
发射功率 | 2-10W可选 |
压缩格式 | Hanhgk-H.265+/H.264+双解压缩可选模式 |
天线方向性 | 全向天线 |
视频通道 | 70Mbps |
保护间隔 | 1/32，1/16，1/8，1/4 |
摄像机 | 分辨率 | 1920x1080 |
像素 | 207 万、16：9 |
广角光学变焦 | 10倍 |
光圈范围 | F1.6 – F3.0 |
类别 | 技术内容 | 系统参数 |
显示屏 | 尺寸 | 15.6 英寸高亮显示屏 |
分辨率 | 1920x1080 |
对比度 | 600:1 |
刷新频率 | 60Hz |
标准亮度 | 800cd/m² |
视频控制模块 | 支持分辨率 | 1920*1080P@60FPS |
屏幕控制数量 | 4 |
视频输入格式 | HDMI、SDI、AHD可选 |
切换方式 | 面板控制按钮切换 |
PC模块 | 处理器 | 英特尔酷睿六核：i5-10500 双核 4 线程 Broadwell 架构 |
三级缓存 | 6MB |
运行内存 | 16GB（可升级至 32G） |
网口类型 | 100M |
存储 | 512G（可选配硬盘） |
5G模块 | 网络制式 | Hanhgk-5G四卡聚合链路网关 |
运营商支持 | 移动、联通、电信 |
麦克风 | 响应频率 | 30HZ-20,000 Hz |
开路灵敏度 | -34 dB (19.9 mV) 以 1V 于 1 Pa |
阻抗 | 200欧姆 |
输入声压级 | 133 dB, 1 kHz 于 1% T.H.D. |
动态范围（典型值） | 103 dB, 1 kHz 声压 |
信噪比 | 67dB，1 kHz 于 1Pa |
收音角度 | 120° |
音箱 | 阻抗 | 4欧姆 |
功率 | 3W*2 |
有效频率 | 118Hz-20KHz |
灵敏度 | 88Db |
